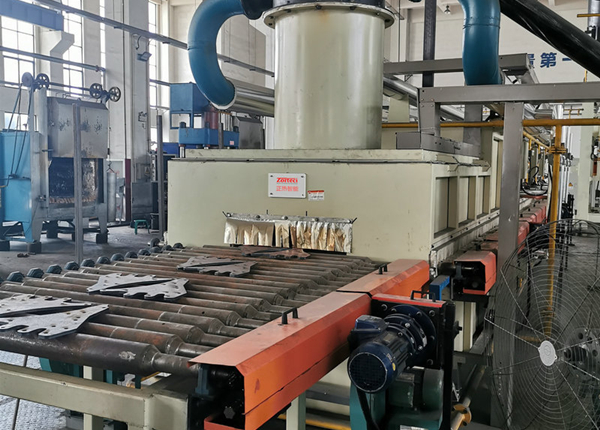

①輥底式加熱爐由預熱室、加熱區、保溫區和出料鎖氣室組成,分快進、主驅動和快出三組驅動。
②進料門采用密封保溫結構,配備驅動和限位系統。
③工件的快速進料采用伺服驅動,由伺服電機、輥棒、齒輪、行程控制裝置等組成。
④爐底由耐熱鋼輥棒構成。工件按工藝設定的時間在輥棒上運行,完成工件加熱、保溫的奧 氏體化全過程。

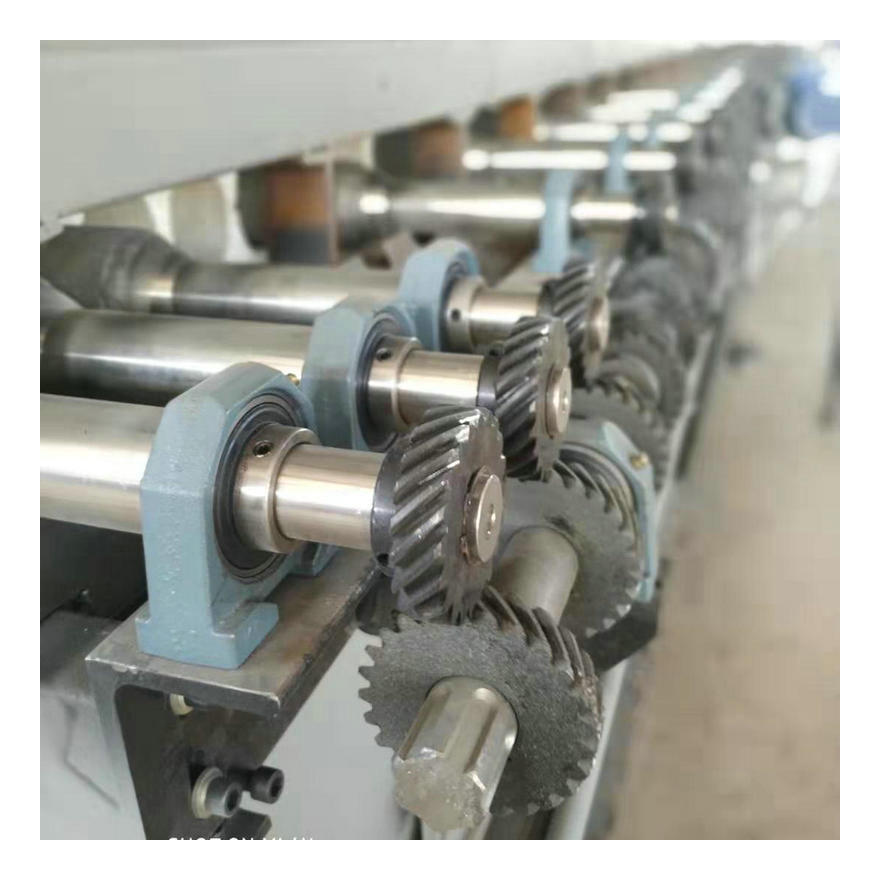

⑤爐內輥棒主驅動系統,包括齒輪馬達減速器、變頻器、輥棒、齒輪、軸承座支撐裝置、限 位開關等組成。移動速度按照工藝要求自動調整。
⑥工件的快速出料采用伺服驅動,由伺服電機、輥棒、齒輪、行程控制裝置等組成。。
⑦加熱室的爐襯全部采用輕質抗?jié)B碳磚的硅酸鋁陶瓷纖維毯作為保溫
⑧在爐子的不同位置設置了氣密性觀察孔,包括觀察孔隔熱翻板、高溫玻璃。
⑨前爐門口設有排氣罩,用于收集爐門擴和廢氣管燃燒的廢氣,由鋼板制成并由廢氣導管和排放口連接, 排除的爐氣經燃燒后排放
